機械衝擊試驗

機械衝擊試驗

1. 機械衝擊試驗概述：

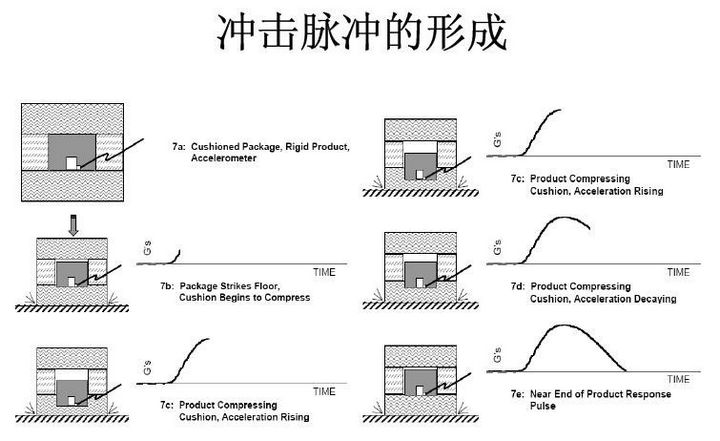

機械衝擊試驗以類比設備及其元件在運輸或使用過程中，可能遭遇到衝擊效應為主，並透過衝擊波於瞬間暫態能量交換，分析產品承受外界衝擊環境的能力。試驗的目的在於瞭解其結構弱點以及功能退化情況，有助於瞭解產品的結構強度以及外觀抗衝擊，跌落等特性。有效地評估產品的可靠性和監控生產線產品的一致性。

2. 機械衝擊試驗適用產品範圍：

電子產品的單體、包裝、及所涉及運輸的產品都可以。

衝擊的類型有：半正弦，梯形波（方波），三角波（前鋒鋸齒波及後鋒鋸齒波）

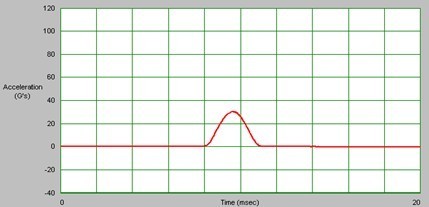

半正弦

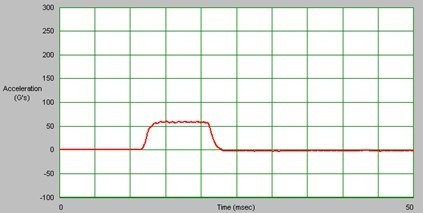

梯形波（方波）

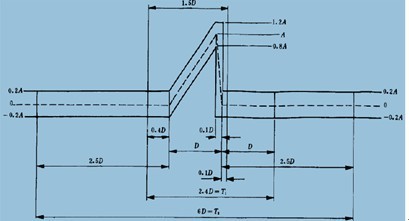

鋸齒波

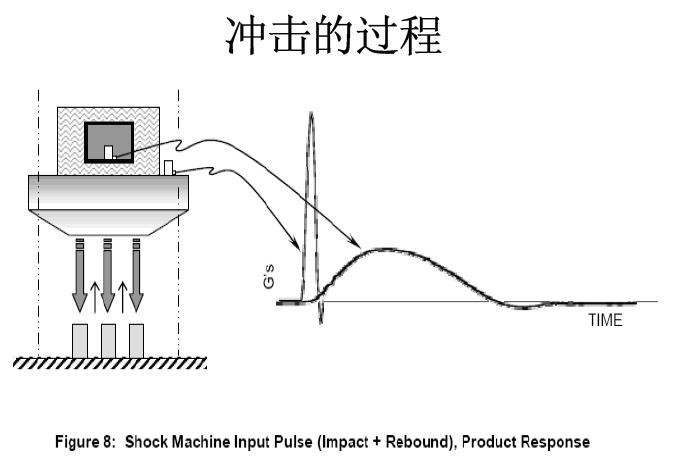

3.機械衝擊的施加

除有關規範另有規定外，應對產品的三個互相垂直方向上的每一個方向連續施加三次衝擊，共18次。一般定義產品長邊為X軸向，短邊為Y軸向，產品正擺放上下為Z軸向。

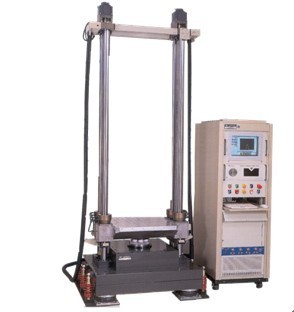

3.機械衝擊設備

4.機械衝擊設備參數：

Half sine  : △V=0.64 ×A ×D ×10-3

Square    : △V=0.9 ×A ×D ×10-3

Sawtooth  : △V=0.5 ×A ×D×10-3

        △V :   速度變化率  m/s

        A  :   加速度  m/s2 (1g=9.8m/s2)

        D  :   脈寬    ms

配套TP3 量測分析軟體，可以測量加速度值、衝擊回應譜(SRS)、FFT 分析、樣品 ：
